Número de malla
Cantidad de pasos por pulgada lineal.
Tejidos técnicos
Mallas metálicas para filtrar, separar y proteger
Tejidos en diferentes aberturas, diámetros de alambre y materiales para aplicaciones industriales de precisión.
LisasREPSTricotadasPaños
JERF / FABRICACIÓN ESPECIAL
Parámetros
La malla se define por lo que tiene que hacer.
Diámetro de alambre
Dimensión del alambre expresada en milímetros.

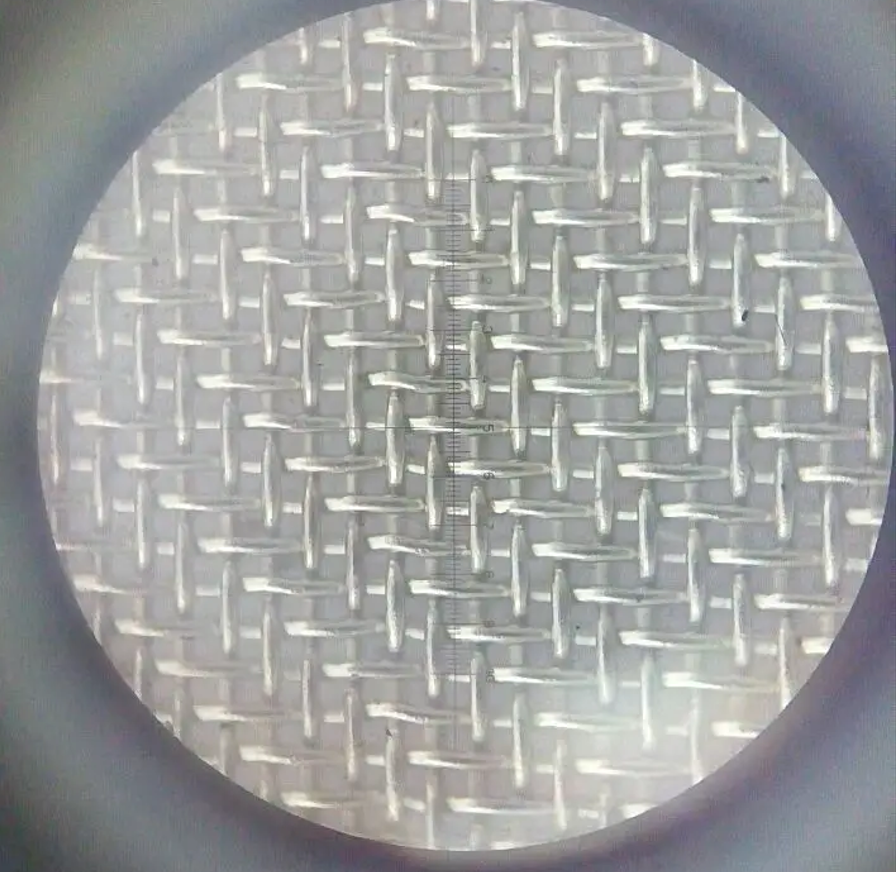

Abertura nominal
Luz libre entre alambres consecutivos.
Área abierta
Porcentaje de superficie disponible para el paso.
Tipos principales
Precisión de tejido para distintas exigencias.
Mallas lisas
Tejido equilibrado y estable para filtración, tamizado, cribado y separación sólido-líquido o sólido-sólido.
- AISI 304 / 316
- Acero al carbono
- Galvanizado

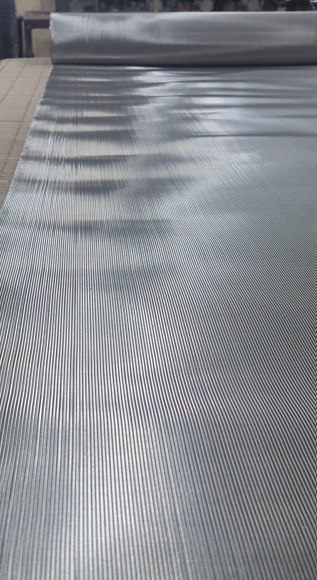

Mallas REPS
Tejidos densos de alta estabilidad, indicados para filtración fina, extrusión y aplicaciones con exigencia mecánica.
- Distintas combinaciones urdimbre/trama
- Alta capacidad de retención
- Corte en paños, tiras o discos

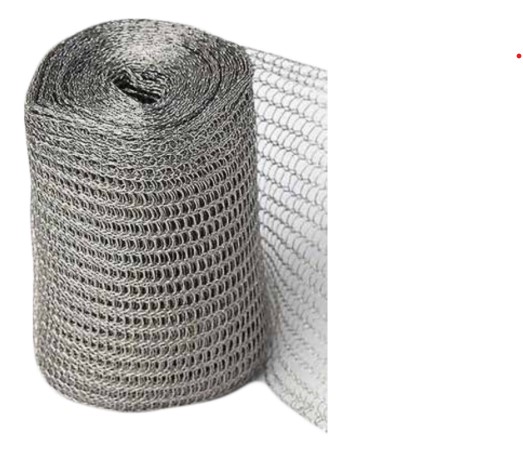

Mallas tricotadas
Estructuras flexibles para demisters, separación gas-líquido, amortiguación y aplicaciones especiales.
- Acero inoxidable
- Diferentes densidades
- Construcciones a medida

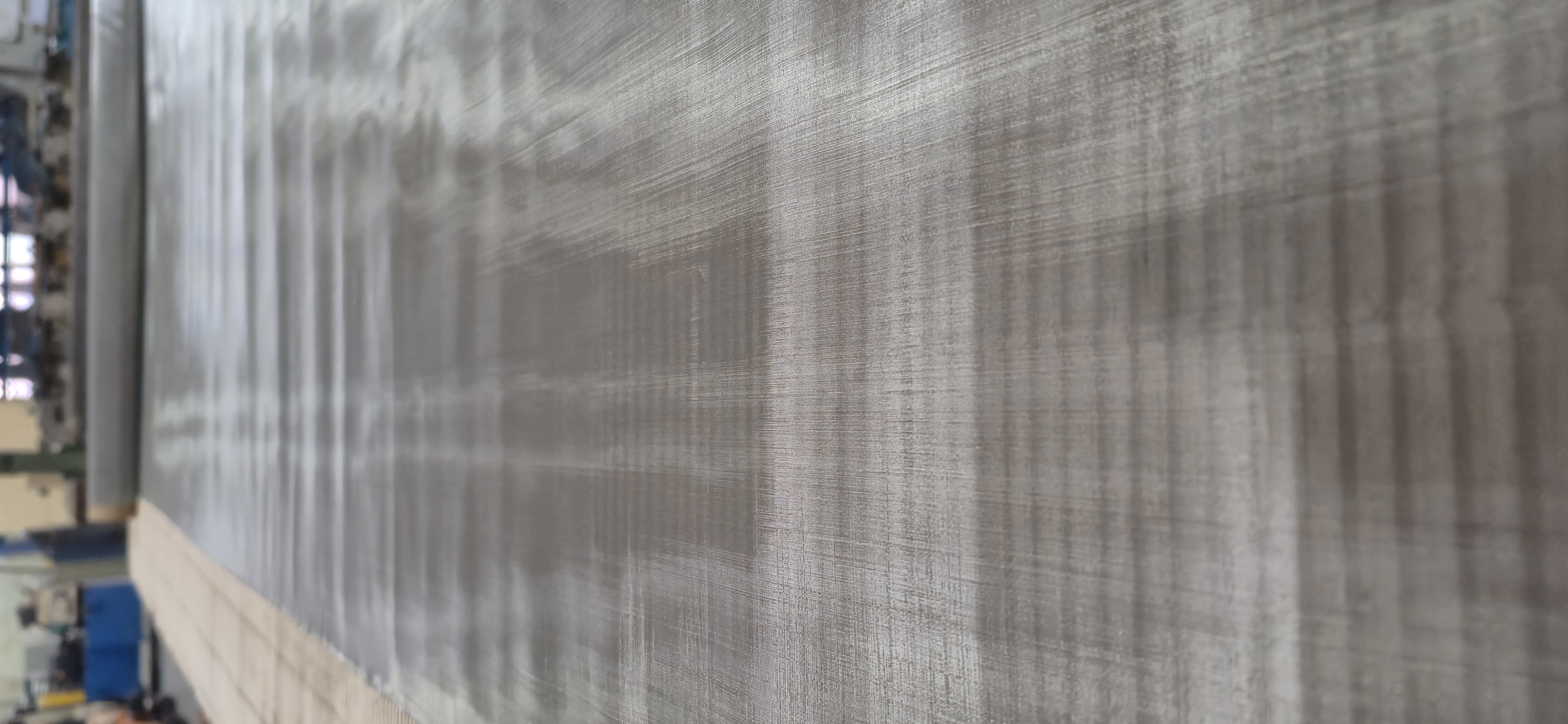

Tejidos reales
La textura, la apertura y la construcción importan.
Detalles reales de tejidos, paños y aplicaciones fabricadas o comercializadas por JERF.
Guía técnica
Encontrá la construcción adecuada.

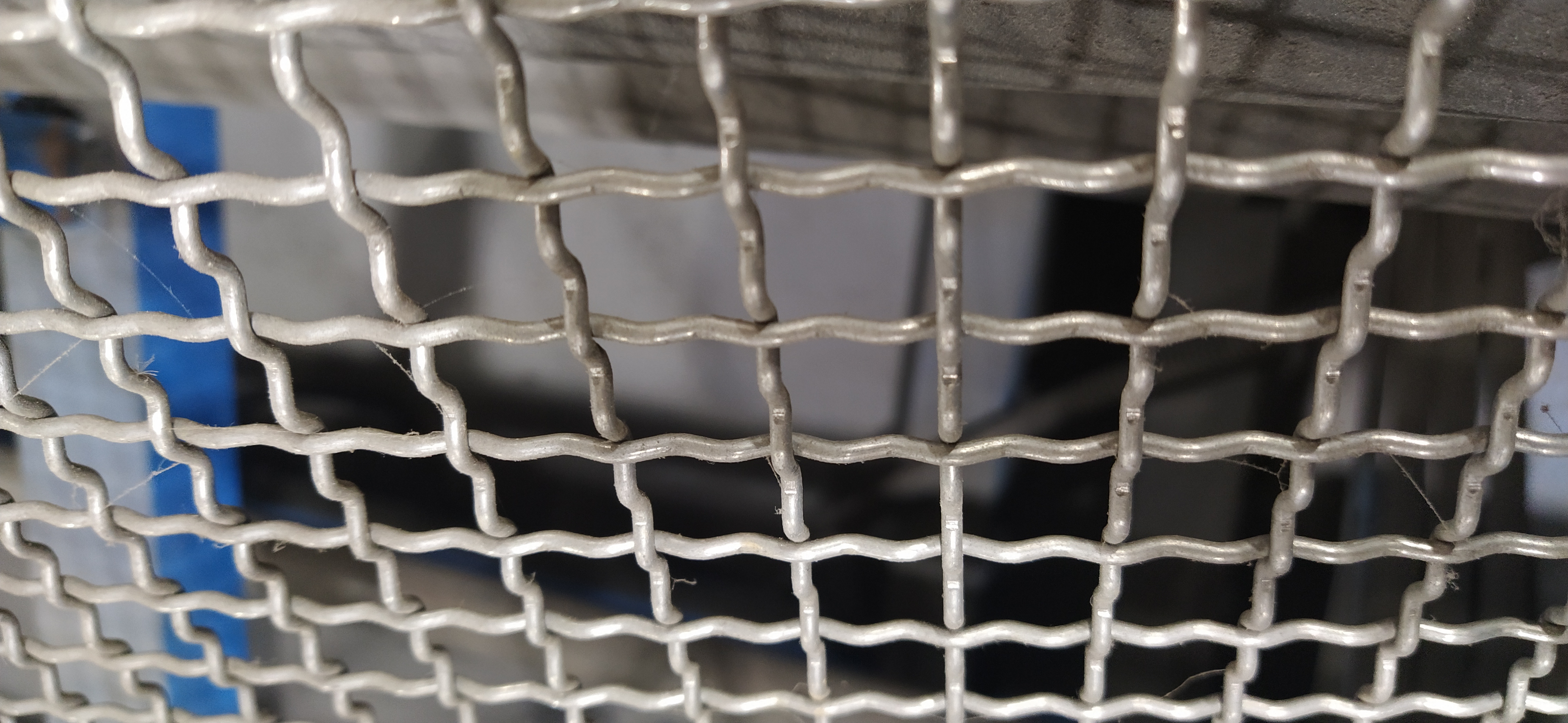

Consultá variantes de mallas lisas, tejidos REPS y tejidos artísticos. Las medidas son referencias técnicas y deben confirmarse al cotizar.
| Mesh | Diámetro de alambre (mm) | Abertura / luz (mm) | Área abierta (%) |
|---|---|---|---|
| 2 | 1,65 | 11,05 | 75,70 |
| 3 | 1,50 | 6,97 | 67,71 |
| 4 | 1,20 | 5,15 | 65,78 |
| 5 | 1,00 | 4,08 | 64,50 |
| 6 | 0,90 | 3,33 | 62,00 |
| 7 | 0,80 | 2,83 | 60,77 |
| 8 | 0,80 | 2,38 | 55,96 |
| 8 | 1,00 | 2,18 | 46,93 |
| 10 | 0,60 | 1,94 | 58,34 |
| 10 | 1,00 | 1,54 | 36,76 |
| 12 | 0,60 | 1,52 | 51,34 |
| 12 | 0,70 | 1,42 | 44,80 |
| 14 | 0,35 | 1,46 | 65,14 |
| 14 | 0,50 | 1,31 | 52,48 |
| 14 | 0,60 | 1,21 | 44,88 |
| 16 | 0,40 | 1,19 | 55,96 |
| 16 | 0,60 | 0,99 | 38,69 |
| 18 | 0,40 | 1,01 | 51,34 |
| 18 | 0,50 | 0,91 | 41,69 |
| 20 | 0,30 | 0,97 | 58,34 |
| 20 | 0,41 | 0,86 | 45,86 |
| 25 | 0,16 | 0,86 | 70,98 |
| 25 | 0,30 | 0,72 | 49,66 |
| 25 | 0,35 | 0,67 | 42,97 |
| 30 | 0,18 | 0,67 | 62,00 |
| 30 | 0,25 | 0,60 | 49,66 |
| 30 | 0,30 | 0,55 | 41,69 |
| 40 | 0,20 | 0,44 | 46,93 |
| 40 | 0,24 | 0,40 | 38,69 |
| 45 | 0,20 | 0,36 | 41,69 |
| 45 | 0,25 | 0,31 | 31,03 |
| 50 | 0,20 | 0,31 | 36,76 |
| 50 | 0,23 | 0,28 | 29,95 |
| 60 | 0,17 | 0,25 | 35,81 |
| 70 | 0,15 | 0,21 | 34,41 |
| 80 | 0,12 | 0,198 | 38,69 |
| 80 | 0,14 | 0,178 | 31,25 |
| 100 | 0,10 | 0,154 | 36,76 |
| 120 | 0,09 | 0,122 | 33,04 |
| 150 | 0,065 | 0,104 | 37,96 |
| 180 | 0,05 | 0,091 | 41,69 |
| 200 | 0,05 | 0,077 | 36,76 |
| 230 | 0,04 | 0,070 | 40,68 |
| 250 | 0,04 | 0,062 | 36,76 |
| 300 | 0,035 | 0,050 | 34,41 |
| 325 | 0,035 | 0,043 | 30,49 |
| 350 | 0,035 | 0,038 | 26,80 |
| 400 | 0,030 | 0,034 | 27,83 |
| 500 | 0,025 | 0,026 | 25,79 |
Información técnica de referencia. Disponibilidad, material, tolerancias, ancho y especificación final sujetos a confirmación de JERF.
Referencias técnicas
Normas que pueden aplicar según producto y uso.
La norma y la tolerancia deben confirmarse para cada requisito. No implican certificación automática del producto.
Datos para cotizar
1Material2Malla o abertura3Ancho y largo4Cantidad
Hablemos de tu proceso
Encontrá la malla adecuada
Indicá uso, material, abertura o número de malla, formato y cantidad. Si no conocés la especificación, contanos qué necesitás separar.
