01Elementos plisados
Medios de microfibra de vidrio, celulosa o sintéticos, configurados según eficiencia, caudal y condiciones de servicio.
Filtros hidráulicos
Filtros industriales para proteger procesos y equipos
Desarrollamos elementos filtrantes hidráulicos según la aplicación, el medio filtrante, la geometría, la estructura mecánica, el sellado y las condiciones reales de servicio.
PresiónRetornoSucciónLubricación
Criterio técnico
Cada filtro responde a una condición de trabajo.
La selección considera fluido, presión, caudal, temperatura, grado de filtración, nivel de contaminación y compatibilidad química. A partir de esas variables definimos el medio, los soportes, las terminaciones y el sistema de sellado.
Configuraciones
Configuraciones de elementos filtrantes
Diferentes tecnologías de medio filtrante, soporte, conexión y construcción para adaptar cada elemento a las condiciones reales del sistema.
01
02Elementos metálicos lavables
Construcciones reutilizables en malla metálica y estructuras de soporte para aplicaciones que requieren resistencia y capacidad de limpieza.
03Elementos metálicos multicapa
Combinaciones de mallas, soportes y capas filtrantes para lograr resistencia mecánica y retención controlada.
04Elementos coalescentes
Elementos desarrollados para separación de fases y control de contaminantes líquidos según las condiciones del proceso.

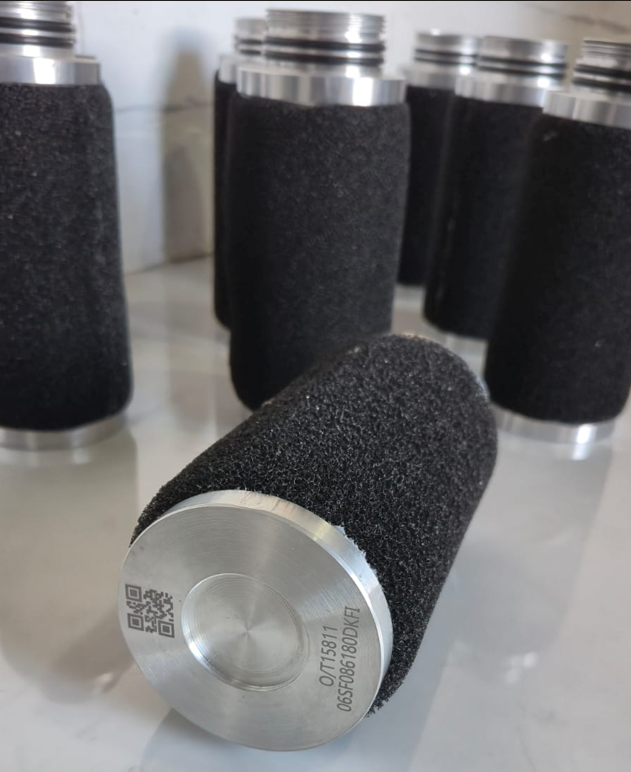

05Conexiones y terminaciones especiales
Roscas, alojamientos, centradores y geometrías de conexión desarrolladas según la carcasa o equipo existente.
06Elementos de profundidad
Medios de profundidad para retención progresiva de contaminantes a través del espesor del elemento filtrante.
07Elementos compactos
Construcciones de dimensiones reducidas desarrolladas para alojamientos y sistemas con requerimientos geométricos específicos.
08Elementos especiales y equivalencias
Reemplazos y desarrollos a medida a partir de muestra, plano, código o dimensiones del elemento existente.
Aplicaciones en el circuito
Diseñados alrededor de la aplicación
Presión Retorno Succión Lubricación Sistemas auxiliares
Ingeniería del elemento filtrante
Cada componente se define según la aplicación.
Un cartucho hidráulico no se selecciona únicamente por sus dimensiones o grado de filtración. El medio filtrante, los soportes mecánicos, las terminaciones y el sellado deben configurarse de acuerdo con el fluido, presión, caudal, temperatura, nivel de contaminación y compatibilidad química requerida por el sistema.
01
Medio filtrante
Es el componente responsable de la retención de contaminantes y se selecciona según el grado de filtración, eficiencia requerida, pérdida de carga y características del fluido.
- Microfibra de vidrio
- Celulosa técnica
- Mallas metálicas tejidas
- Mallas metálicas multicapa
- Medios sintéticos
- Elementos metálicos perforados
- Combinaciones de diferentes medios filtrantes
Las configuraciones pueden ser plisadas, cilíndricas, de profundidad o multicapa, según las prestaciones requeridas.
02
Respaldo y estructura mecánica
El medio filtrante debe permanecer estable frente al caudal, la presión diferencial y las condiciones de servicio.
- Chapa perforada
- Perforaciones redondas
- Perforaciones cuadradas
- Perforaciones punzonadas o especiales
- Metal desplegado
- Malla metálica
- Combinaciones de diferentes estructuras de soporte
La geometría y el área abierta se definen buscando un equilibrio entre resistencia mecánica, circulación del fluido y protección del medio filtrante.
03
Tapas y terminaciones
Las tapas permiten posicionar, cerrar y vincular correctamente el elemento filtrante con la carcasa o alojamiento existente.
- Acero inoxidable
- Acero al carbono
- Aluminio
- Polímeros técnicos
- Conexiones y roscas
- Alojamientos, centradores y perforaciones
- Mecanizados especiales
Podemos fabricar el elemento a partir de muestra, plano, dimensiones o relevamiento del cartucho existente.
04
Sellos y juntas
El sistema de sellado se define en función de la geometría del alojamiento, el fluido y las condiciones de operación.
- O-rings de sección circular
- Sellos de sección cuadrada
- Juntas planas
- Juntas conformadas
- Sistemas de sellado específicos del equipo
Los materiales elastoméricos se seleccionan según la compatibilidad química, temperatura y características del fluido.
Desarrollo a medida
¿Tenés un cartucho para reemplazar?
Podemos desarrollar una alternativa a partir de una muestra, plano, código o dimensiones del elemento existente.
