01
Geometría
Redonda · Cuadrada · Oblonga · EspecialLa forma se selecciona de acuerdo con la clasificación, el paso de producto, el drenaje, la separación y la función del componente.
Chapas perforadas y metales desplegados / 01
Chapas
perforadas
Perforación industrial para clasificar, separar, proteger y resolver procesos.
Fabricamos y suministramos chapas perforadas para aplicaciones industriales, desde piezas especiales y series cortas hasta formatos destinados a clasificación, molienda, filtración y protección de equipos.
Perforaciones estándar y especiales Piezas a medida Desarrollo desde plano o muestra

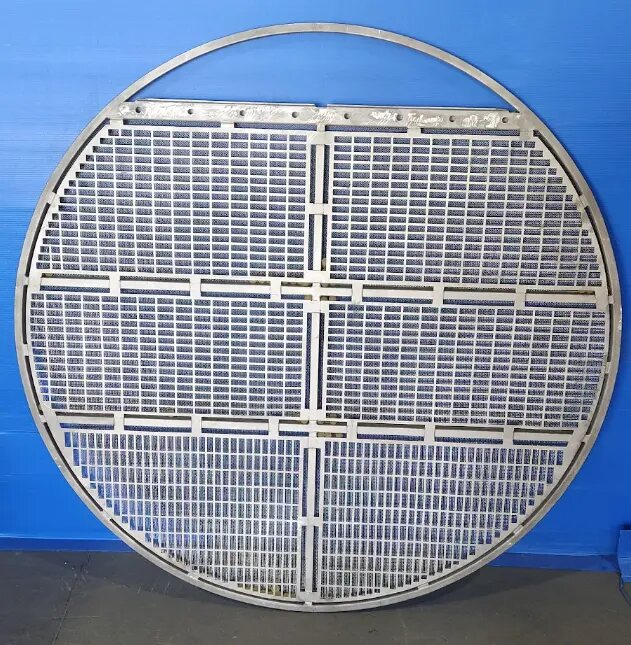

JERFProducto real
PERFORACIÓN · CONTORNO · COMPONENTECriterio técnico
La perforación se define por la aplicación.
No es solamente el diámetro del agujero. La geometría, el paso, el área abierta, el espesor, el material y la distribución determinan cómo trabaja una chapa dentro del proceso.
02
Área abierta
Paso y resistencia en equilibrioEl porcentaje de superficie abierta influye sobre la capacidad de paso, la circulación, la clasificación y la resistencia de la chapa.
03
Material y espesor
Definidos por las condiciones realesSe determinan de acuerdo con el desgaste, la solicitación mecánica, el ambiente de trabajo y las características del proceso.
04
Distribución
Total · Sectorizada · Zonas macizasLa perforación puede reservar bordes y sectores para soldadura, plegado, montaje, fijaciones o requisitos particulares de la pieza.
Aplicaciones industriales
Donde la chapa trabaja.
01Aplicación / 01
Agroindustria y clasificación
Chapas perforadas para selección, limpieza, separación y manejo de productos agrícolas y materias primas.
Cribas, placas clasificadoras, zarandas, fondos perforados, superficies de selección, aireación y reposición de componentes sometidos a desgaste.
Cada producto exige una geometría de separación distinta.
02Aplicación / 02
Molienda y procesamiento
Componentes perforados para molienda, clasificación y procesamiento de productos secos, adaptados al equipo y al material procesado.
Placas para molinos, cribas, tamices, protecciones, piezas de reposición y componentes especiales desarrollados según equipo.
Abertura, paso y área abierta influyen en capacidad y clasificación.
03Aplicación / 03
Minería, áridos y energía
Soluciones perforadas para clasificación de materiales, protección mecánica y procesos sometidos a desgaste y alta exigencia.
Placas de clasificación, cribado de sólidos, componentes de zarandas, protecciones, soportes perforados y piezas especiales.
Desarrollos aplicables a Oil & Gas, minería y proyectos vinculados a Vaca Muerta.Familias principales
Una geometría para cada función.
Seleccionamos la familia de perforación por lo que el componente debe hacer, sin convertir la decisión en un catálogo infinito de códigos.
01
Redonda
La configuración más versátil para paso, ventilación, filtración y clasificación.
En línea · Alternada · Diferentes pasos02
Cuadrada
Mayor definición geométrica para clasificación y superficies de paso específicas.
En línea · Alternada03
Oblonga / ranurada
Para procesos que requieren una abertura direccional o una geometría de clasificación específica.
En línea · Alternada · Orientación según aplicación04
Especial / sectorizada
Perforación localizada, sectores sin perforar, bordes macizos y reservas definidas desde plano.
Soldadura · Plegado · Fijación · Geometrías especialesCorte láser y fabricación a medida
Cuando el estándar no alcanza.
El corte láser y la fabricación a medida permiten desarrollar piezas perforadas con geometrías, contornos y distribuciones adaptadas al componente final.
Enviar planoPROCESO REAL / CORTE LÁSER
Perforación + contorno
La pieza puede desarrollarse directamente con su geometría final.
Sectores definidos
Perforación únicamente donde el componente la necesita.
Bordes y zonas ciegas
Reservas para soldadura, fijación, plegado o montaje.
Piezas repetitivas
Series de componentes con geometría uniforme y repetible.
Desarrollo desde plano
DXF · Plano · Muestra · Relevamiento dimensional
Selector técnico
Definamos la chapa correcta.
Para cotizar con precisión, estas cinco variables nos permiten entender el trabajo que debe realizar la pieza.
Aplicación
¿Qué necesitás separar, clasificar, proteger o dejar pasar?
Perforación
Forma y dimensión de la abertura.
Paso y disposición
Distancia y distribución entre perforaciones.
Material y espesor
Según desgaste, esfuerzo mecánico y ambiente de trabajo.
Formato final
Hoja · Placa · Pieza cortada · Componente terminado
¿No conocés todos estos datos?
Consultar una aplicación Enviános una fotografía, plano o muestra y analizamos la alternativa.
Área abierta
Más abertura no siempre significa mejor desempeño.
El área abierta representa la superficie disponible de paso respecto de la superficie total de la chapa. Su selección debe equilibrar capacidad de paso, resistencia mecánica y función de clasificación.
Ver información técnica
Para evaluarla se consideran en conjunto la geometría, el tamaño de la perforación y el paso entre aberturas. La definición final depende de la aplicación y de la resistencia necesaria.
Mayor robustezEquilibrioMayor superficie de paso
Materiales y configuraciones
Del formato base a la entrega final.
La selección se realiza según la aplicación y la disponibilidad confirmada para cada proyecto.
Acero al carbono
Acero inoxidable
Otros materiales según aplicación
Hojas completasPlacasPiezas cortadasComponentes terminadosPerforaciones especiales
Capacidad industrial
De la chapa al componente.
Podemos partir de una chapa perforada y continuar el desarrollo hasta obtener el componente requerido por el equipo.
01Corte
02Perforación
03Conformado
04Soldadura
05Integración
06Pieza terminada
No vendemos solamente superficie perforada. Desarrollamos componentes para trabajar dentro del proceso.
Cotización técnica
¿Necesitás una chapa estándar o una pieza especial?
Indicá material, espesor, perforación, medidas y cantidad. Si no contás con toda la información, podemos analizar el componente desde una muestra, plano, fotografía o aplicación.
