Las mallas metálicas lisas son tejidos formados por alambres metálicos paralelos, dispuestos en tramas longitudinales y transversales, entrelazados sin ondulaciones. A diferencia de las mallas onduladas, los alambres se mantienen rectos, lo que proporciona una superficie uniforme y plana. Estas mallas se fabrican en diversos calibres, aberturas y materiales (acero al carbono, galvanizado o inoxidable), y se utilizan principalmente en aplicaciones que requieren precisión, estabilidad dimensional y buena capacidad de filtrado o tamizado, como:
- Filtración técnica
- Cribado de partículas
- Revestimientos de seguridad
- Separación sólida-líquida o sólido-sólido
Las mallas metálicas pueden estar reguladas por diversas normas técnicas, dependiendo de su tipo, uso y país de aplicación. A continuación te detallo las principales normas que intervienen en la fabricación, calidad y uso de mallas metálicas industriales:
En JERF, garantizamos que nuestras mallas metálicas cumplan con los estándares de calidad exigidos a nivel nacional e internacional. Fabricamos cada producto según las normas técnicas correspondientes a su tipo y uso, asegurando precisión, resistencia y seguridad en todas las aplicaciones industriales.
Las siguientes normas aplican según el tipo de malla:
Nuestro compromiso es ofrecer productos que se ajusten a los requerimientos normativos de cada industria, con trazabilidad, control de calidad y asesoramiento técnico.
| Tipo de Malla | Normas Aplicables | Usos Comunes |
|---|---|---|
| Malla tejida lisa | ASTM E2016, ISO 9044, ISO 4783, DIN 4192 | Filtración fina, tamizado, cribado técnico |
| Malla soldada | ASTM A740, ASTM A185, IRAM-IAS U 500-259 | Refuerzo estructural, jaulas, cercos |
Las mallas metálicas son elementos de separación constituidos por alambres trefilados con diferentes configuraciones relacionadas en la disposición y tamaños. Se realizan mediante telar con un principio de funcionamiento similar al textil. Poseen una particularidad, el hilo de urdimbre es continuo y sin una ondulación previa al ensamble. Estos tejidos metálicos poseen diferentes parámetros para poder diferenciarlos, estos son:
| Cód. Articulo | Malla # | Diám. alambre (mm) | Abert. nominal (mm) | Área abierta | Peso x m2 (kg) |
|---|---|---|---|---|---|
| 01EA0021650100 | 2 | 1.65 | 11.05 | 76% | 2.72 |
| 01EA00221500130 | 2.2 | 1.50 | 10.05 | 76% | 2.48 |
| 01EA0031500122 | 3 | 1.50 | 6.97 | 68% | 3.38 |
| 01EA0031600100 | 3 | 1.60 | 6.87 | 66% | 3.84 |
| 01EA0041200100 | 4 | 1.20 | 5.15 | 66% | 2.88 |
| 01EA0051000100 | 5 | 1.00 | 4.08 | 65% | 2.50 |
| 01EA0060800122 | 6 | 0.80 | 3.43 | 66% | 1.92 |
| 01EA0060900100 | 6 | 0.90 | 3.33 | 62% | 2.43 |
| 01EA0070800100 | 7 | 0.80 | 2.83 | 61% | 2.24 |
| 01EA0080700100 | 8 | 0.80 | 2.38 | 56% | 2.56 |
| 01EA0081000122 | 8 | 1.00 | 2.17 | 47% | 4.00 |
| 01EA0100500122 | 10 | 0.50 | 2.04 | 65% | 1.25 |
| 01EA0100600122 | 10 | 0.60 | 1.94 | 58% | 1.80 |
| 01EA0100700100 | 10 | 0.70 | 1.84 | 52% | 2.45 |
| 01EA0120600122 | 12 | 0.60 | 1.52 | 51% | 2.16 |
| 01EA0140400100 | 14 | 0.40 | 1.41 | 61% | 1.12 |
| 01EA0140600122 | 14 | 0.60 | 1.21 | 45% | 2.52 |
| 01EA0160300122 | 16 | 0.30 | 1.29 | 66% | 0.72 |
| 01EA0160600122 | 16 | 0.60 | 0.99 | 39% | 2.88 |
| 01EA0180500122 | 18 | 0.50 | 0.91 | 42% | 2.25 |
| 01EA0200300122 | 20 | 0.30 | 0.97 | 58% | 0.90 |
| 01EA0200410122 | 20 | 0.41 | 0.86 | 46% | 1.68 |
| 01EA0250160122 | 25 | 0.16 | 0.86 | 71% | 0.32 |
| 01EA0250250122 | 25 | 0.25 | 0.77 | 57% | 0.78 |
| 01EA0250350122 | 25 | 0.35 | 0.67 | 43% | 1.53 |
| 01EA0300300122 | 30 | 0.30 | 0.55 | 42% | 1.35 |
| 01EA0350250122 | 35 | 0.25 | 0.48 | 43% | 1.09 |
| 01EA0400210122 | 40 | 0.21 | 0.43 | 45% | 0.88 |
| 01EA0400240122 | 40 | 0.24 | 0.40 | 39% | 1.15 |
| 01EA0450160122 | 45 | 0.16 | 0.40 | 51% | 0.58 |
| 01EA0450210122 | 45 | 0.21 | 0.35 | 39% | 0.99 |
| 01EA0500180122 | 50 | 0.18 | 0.33 | 42% | 0.81 |
| 01EA0600160136 | 60 | 0.16 | 0.26 | 39% | 0.77 |
| 01EA0700150122 | 70 | 0.15 | 0.21 | 34% | 0.79 |
| 01EA0800120122 | 80 | 0.12 | 0.20 | 39% | 0.58 |
| 01EA0800140122 | 80 | 0.14 | 0.18 | 31% | 0.78 |
| 01EA1000100122 | 100 | 0.10 | 0.15 | 37% | 0.50 |
| 01EA1200090122 | 120 | 0.09 | 0.12 | 33% | 0.49 |
| 01EA1500060122 | 150 | 0.06 | 0.11 | 42% | 0.27 |
| 01EA1650048122 | 165 | 0.05 | 0.11 | 47% | 0.19 |
| 01EA1800050122 | 180 | 0.05 | 0.09 | 42% | 0.23 |
| 01EA2000050122 | 200 | 0.05 | 0.08 | 37% | 0.25 |
| 01EB2300035122 | 230 | 0.04 | 0.08 | 47% | 0.14 |
| 01EA2500035122 | 250 | 0.04 | 0.07 | 43% | 0.15 |
| 01EA3000035122 | 300 | 0.04 | 0.05 | 34% | 0.18 |
| 01EA3000035122 | 325 | 0.04 | 0.04 | 30% | 0.20 |
| 01EA3500035122 | 350 | 0.04 | 0.04 | 27% | 0.21 |
| 01EA4000028122 | 400 | 0.03 | 0.04 | 31% | 0.16 |
| 01EB5000025122 | 500 | 0.03 | 0.03 | 26% | 0.16 |

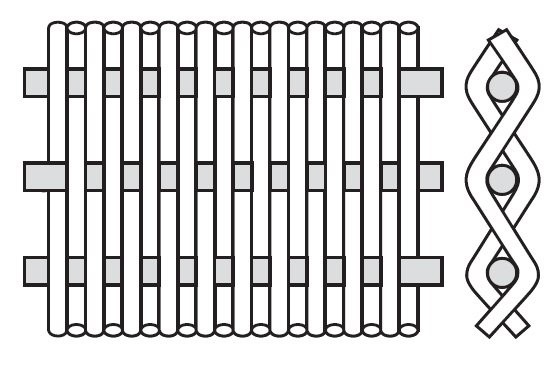

Los tejidos metálicos tipo REPS (también conocidos como Dutch Weave) son mallas tejidas en las que los alambres de urdimbre tienen un diámetro mayor y están más espaciados que los alambres de trama, que son más delgados y están tejidos muy juntos. Esta configuración genera una estructura densa y compacta, especialmente diseñada para filtración de alta precisión y retención de partículas muy finas. Se caracterizan por:
Se fabrican principalmente en acero inoxidable AISI 304 o 316, y se utilizan en aplicaciones como:
| Cód. Articulo | Malla | Diám. alambre Urdimbre (mm) | Diám. alambre Trama (mm) | Abertura (µm) |
|---|---|---|---|---|
| 01RA12/90122 | 12/90 | 0.41 | 0.30 | 250 |
| 01RA24/110122 | 24/110 | 0.33 | 0.25 | 125 |
| 01RA30/150122 | 30/150 | 0.23 | 0.19 | 100 |
| 01RA40/200122 | 40/200 | 0.18 | 0.14 | 75 |
| 01RA50/250100 | 50/250 | 0.15 | 0.10 | 63 |
| 01RB80/700122 | 80/700 | 0.10 | 0.08 | 40 |
| 01RB200/1400122 | 200/1400 | 0.07 | 0.04 | 11 |
Normalmente con una disposición del tipo lisa, es un tejido de aberturas entre 5 mm y 100 mm con alambres entre 1 y 8 mm de diámetro. El proceso de preondulado del alambre permite una gran resistencia que varía en función del número de preondulaciones, profundidad, material y luz, dependiendo de la utilización. Los materiales de fabricación pueden ser acero inoxidable calidad 304, 316, 310, acero al carbono, etc. Los tejidos artísticos tienen varios campos de aplicación sea construcción, industria mecánica, minera, alimenticia, etc.
| Abertura (mm) | Ø Alambre (mm) | Área abierta (%) | Peso (kg/m2) |
|---|---|---|---|
| 6.35 | 3.00 | 46% | 13.00 |
| 10.00 | 2.00 | 69% | 5.00 |
| 10.00 | 2.50 | 64% | 8.00 |
| 10.00 | 3.00 | 59% | 10.00 |
| 10.00 | 4.00 | 51% | 16.00 |
| 10.00 | 5.00 | 44% | 26.00 |
| 10.00 | 5.50 | 42% | 28.00 |
| 10.00 | 6.00 | 39% | 31.00 |
| 12.70 | 2.00 | 75% | 8.50 |
| 12.70 | 4.00 | 58% | 8.50 |
| 12.70 | 5.00 | 51% | 14.00 |
| 12.70 | 6.00 | 46% | 19.00 |
| 15.00 | 4.00 | 62% | 12.00 |
| 15.00 | 6.00 | 51% | 23.00 |
| 19.00 | 4.00 | 68% | 12.00 |
| 19.00 | 6.00 | 58% | 19.00 |
| 20.60 | 4.00 | 70% | 11.00 |
| 20.60 | 5.00 | 65% | 14.00 |
| 20.60 | 6.00 | 60% | 18.00 |
| 22.00 | 5.00 | 66% | 13.00 |
| 22.00 | 6.00 | 62% | 18.00 |
| 22.00 | 7.00 | 58% | 25.00 |
| 25.00 | 5.00 | 69% | 12.00 |
| 25.00 | 6.00 | 65% | 17.00 |
| 25.00 | 7.00 | 61% | 21.00 |
| 25.00 | 8.00 | 57% | 26.00 |
| 32.00 | 4.00 | 79% | 7.00 |
| 32.00 | 5.00 | 75% | 10.00 |
| 32.00 | 6.00 | 71% | 14.00 |
| 32.00 | 7.00 | 67% | 18.00 |
| 32.00 | 8.00 | 64% | 21.00 |
| 32.00 | 9.00 | 61% | 29.00 |
| 35.00 | 8.00 | 66% | 19.00 |
| 38.00 | 8.00 | 68% | 19.00 |
| 40.00 | 9.00 | 67% | 22.00 |
| 45.00 | 9.00 | 69% | 20.00 |
| 50.00 | 10.00 | 69% | 21.00 |
| 55.00 | 10.00 | 72% | 20.00 |
| 60.00 | 10.00 | 73% | 19.00 |
| 64.00 | 10.00 | 75% | 20.00 |
| 75.00 | 11.00 | 76% | 19.00 |
Este tejido es presentado en forma de manga contínuao aplanada. La característica principal es su gran ductilidad, ya que permite generar cuerpos de una geometría y densidad variadas, ofreciendo una amplia versatilidad en sus diferentes utilizaciones, como amortiguadores, antivibradores, filtros de aire (separación de fases líquidas-gaseosas y sólidas-líquidas), silenciadores, fijación de termoaislantes, empaquetaduras para parallamas, etc.
| Cód. Articulo | Malla | Diám. Alambre (mm) | Material | Ancho (mm) |
|---|---|---|---|---|
| 01TA08050250007 | 8 x 5 | 0.25 | SS304 | 75.00 |
| 01TA08050250015 | 8 x 5 | 0.25 | nan | 150.00 |
↑
